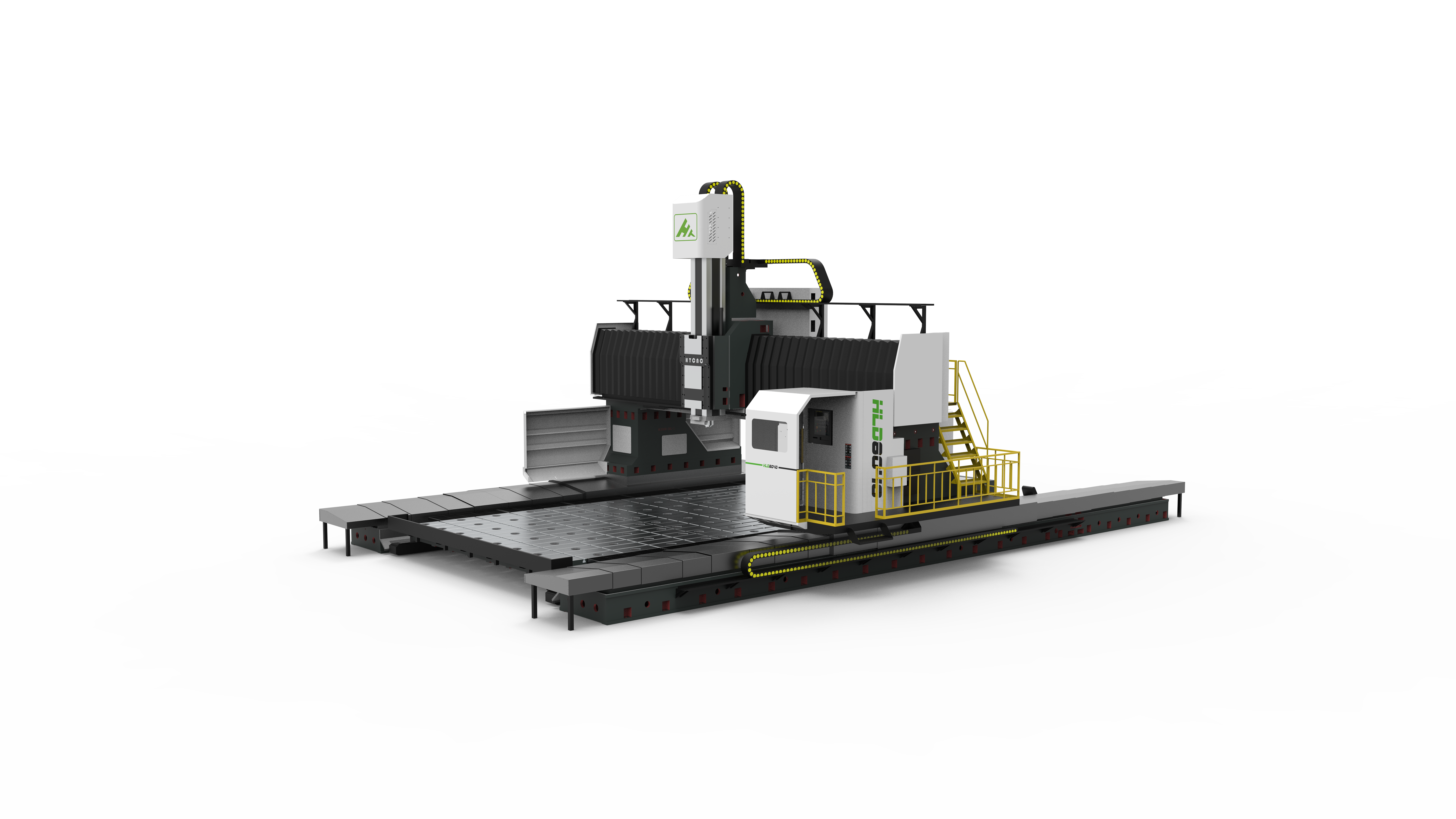

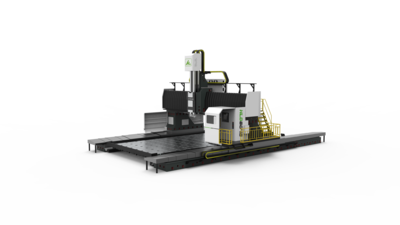

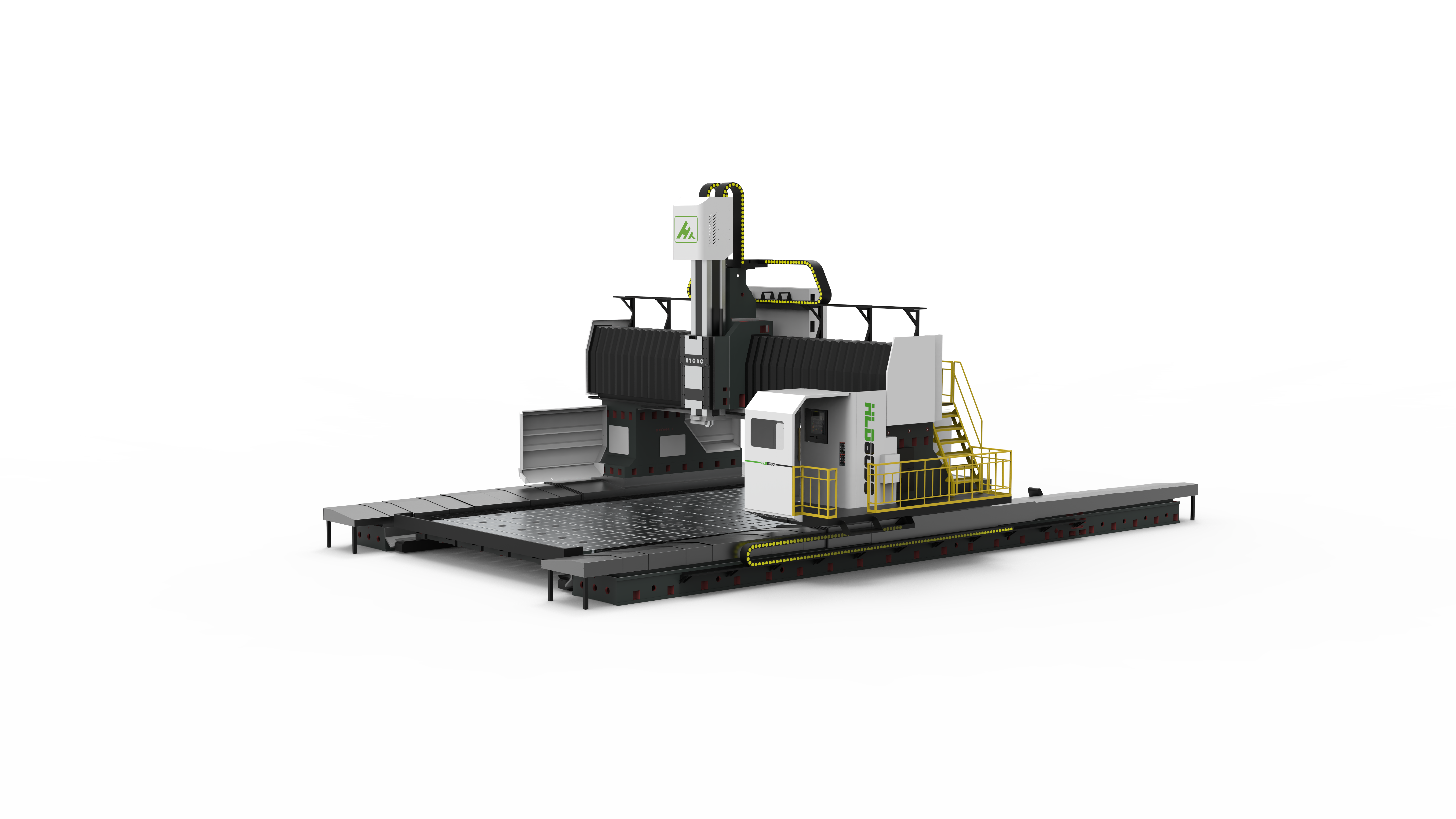

8米动柱龙门加工中心


|
品牌 : 海特机床
产品详情

一、机床用途

1、HLD80-50动柱龙门加工中心是集机、电、液等先进技术于一体的机械加工设备,主要用于铣侧面镗侧面孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工,该机床可实现式铣头水平运动Z轴)、垂直上下运动(Y轴)和主轴箱与立柱组成的组合体纵向运动(X轴)的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。

2、该机床是山东海特数控机床有限公司生产的完整全新设备,具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套,部件设计采用模块化,标准化程度高,具有良好的互换性,稳定的质量,机床设计先进、性能可靠、操作简便、维修方便。同时该机床是我公司引进并消化吸收欧洲先进的设计与工艺技术,整机具有高刚性的结构设计,因此不仅具有强力切削的能力,同时又能满足高精密零件的加工。

二、机床的标准配置

1、机床挂主轴

该机床总体结构由床身、立柱、立柱垫板、滑块、滑枕组成,工作台沿床身导轨方向固定布置(X轴),工作台两侧分别布置独立的数控落地镗床,滑枕沿着滑块作水平运动(Z向),滑枕与滑块形成的组合体沿着立柱上下运动(Y向),上述结构组成结合体沿着床身作纵向移动(X向),两台数控落地镗床相对布置,可以实现同时对一个零件的镗铣加工。

2、机床的基础件

   机床的主要基础件床身、工作台、立柱、溜板、铣头滑枕等,均采用高强度铸铁,树脂砂造型,具有良好的减震性、热稳定性、整机结构强度与刚性高。

3、滑枕铣头

l 滑枕铣头采用滚珠丝杆直接传动式设计机构,采用交流伺服电机驱动,滑枕镗铣头带有自动拉松刀装置,气液压复合松开、碟簧拉紧。

4、Z轴运动双缸双柱氮气平衡系统

l Z轴上下运动采用氮气平衡气缸平衡其运动的不平衡力,以减少滚珠丝杠的空载扭矩,减少滚珠丝杠的磨损,保持滚珠丝杠的精度稳定性。以上的动作是由独立的气压系统控制实现的。

5、机床导轨形式

l X轴采用65重载型(滚柱)直线道轨结构,床身为整体铸造结构,结构刚性好。

l Y轴采用65重载型(滚柱)直线道轨结构,这提高了Y轴导轨的精度及刚性。

l Z轴采用方形滑枕结构,滑枕尺寸480*480,滑枕环抱设计。刚性更稳定。

l 各运动副运行平稳、准确,耐磨损、寿命长久。

6、X、Y、Z轴运动形式

l X轴采用高精密齿条,双驱动、双电机、双背隙、精密减速机。

l Y、Z轴均采用高精度预载滚珠丝杠。

l X、Y轴通过大功率交流伺服电机直接连接,无间隙传动。

l Z轴通过交流伺服加抱闸电机直接连接,无间隙传动。

7、机床导轨的润滑:

l 配有系统控制油路系统:采用我们独创的主动式油压供油系统:由操作系统直接控制,按照运动需求自动分配供油,精确控制供油部位与油量,大大降低了润滑油的浪费又避免了由于润滑油而污染冷却液的情况,极大的延长了冷却液的使用时长又保证。

8、防护形式

l 机床的X轴导轨采用不锈钢伸缩式防护罩进行防护。

l 机床的Y轴导轨采用伸缩式风琴防护罩进行防护。

l 龙门框架上设置检修用的行梯和防护栏杆。

l X、Y、Z轴采用拖链防护装置。

9、机床主传动、进给传动配置

l 机床主传动(滑枕铣镗头)采用交流主轴电机驱动

l X、Y、Z轴采用交流伺服电机驱动,X、Y、Z轴采用具有绝对值编码器的交流伺服电机

l Z轴具有抱闸制动保护装置,断电时自动夹紧,可防止滑枕镗铣头出现“下滑”“溜车”现象。

机床的使用环境

供电电源:三相交流电压380V±10%,频率50HZ±1%。

环境温度:26°C±1°。

相对湿度:≤85%。

三、主要技术参数表

HLD80-50动柱龙门加工中心



备注

X坐标行程

8200 mm


Y坐标行程

5600 mm


Z坐标行程

1400mm


两立柱之间最大宽度

5200mm


龙门过高

2000mm


工作台规格(长×宽×

4100mmx4000x280mm


工作台数量

2件


工作台T型槽

15×28×400mm


工作台载重

20Tt/m²

50T

主轴端面至工作台距离

700mm-2200mm


X1导轨

二导轨

65#滚柱 8滑块)

X2导轨

二导轨

65#滚柱 8滑块)

Y导轨

三导轨

65#滚柱   7滑块)

Z导轨

方滑枕

480*480mm

X1轴传动精密齿条

M6


X2轴传动精密齿条

M6


减速器

1:50


减速器

1:50


Y轴丝杠

8016


Z轴丝杠

6312


Z向配重

氮气平衡系统

双缸双柱

X、Y、Z切削速度

1~6000 mm/min


X、Y、Z快速进给速度

10/12/12 m/min


主轴转速范围

50~2500 r/min


主轴主轴齿轮箱

1:4


主轴联轴器

碳纤维


主轴锥孔

BT50-190mm


主轴变速器油冷机

空调式油冷机


数控系统

OI-MF1


主轴电机

AII30/6000


主轴电机驱动

AISR26(301-B)


X1/2向伺服电机

Aif40/300x2


X2/2向伺服电机

Aif40/300x2


X1/2向伺服驱动

AISV160(301-B)x2


X2/2向伺服驱动

AISV160(301-B)x2


Y向伺服电机

AIF30/4000


Y向伺服驱动

AISV130/160


Z向伺服电机

AIF30/4000


Z向伺服驱动

AISV130/160


Y轴电机与丝杆连接

变速1:2


Z轴电机与丝杆连接方式

直连方式


屏幕

带屏显急停


定位精度X1向

0.012/1000mm


定位精度X2向

0.012/1000mm


定位精度Y

0.03mm/1000mm


定位精度Z

0.02mm/1000mm


重复定位精度X1向

0.015/2000mm


重复定位精度X2向

0.015/2000mm


重复定位精度Y向

0.015/2000mm


重复定位精度Z向

0.01/2000mm


氮气压力

5-7MPa


气源压力

0.5-0.8 MPa


防护

半防护


机床轮廓尺寸(L×W×H)约

16900mm*10600mm*5600mm


机床重量(约)

80T
